防爆電機是一種可以在易燃易爆場所使用的一種電機，運行時不產生電火花。防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。此外，在紡織、冶金、城市燃?xì)?、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機和其他傳動機械等。



1、防爆電機一般應用在易燃易爆的場合。
2、防爆電機接線盒的密封較普通電機要好。
3、防爆電機防護等級最低為IP55，而普通電機有IPIP23、IP44、IP54、IP55、IP56不等，故而從外形可以分辨出。

防爆電機的額定電壓、額定電流、功率、轉速 和普通電機標注的一樣。不同的就是防爆電機多了防爆標志：Ex。

防爆型式

1. 隔爆型Ex d
2. 充砂型Ex q
3. 增安型Ex e
4. 澆封型Ex m
5. 正壓型Ex p
6.n型Ex n
7. 本安型E x ia Ex ib
8. 特殊型Ex s
9. 油浸型Ex o
10. 粉塵防爆型DIP A DIP B2

防爆電機設備類別

爆炸性氣體環境用電氣設備分為：
I類：煤礦井下用電氣設備;
II類：除煤礦外的其他爆炸性氣體環境用電氣設備。II類隔爆型“d”和本質安全型“i”電氣設備又分為IIA、IIB、和IIC類。

可燃性粉塵環境用電氣設備分為：A型塵密設備;B型塵密設備。

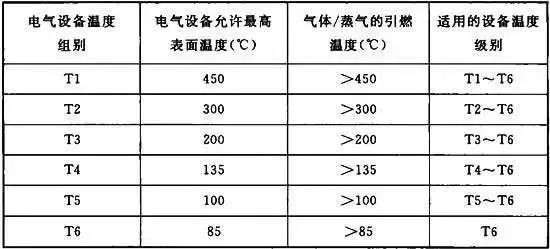

防爆電機溫度組別

T1~T6 可燃?xì)怏w的引燃溫度



產品分類

按防爆原理分
可分為隔爆型電機、增安型電機、正壓型電機、無火花型電機及粉塵防爆電機等。

按配套的主機分
可分為煤礦運輸機用防爆電機、煤礦絞車用防爆電機、裝巖機用防爆電機、煤礦局部扇風機用防爆電機、閥門用防爆電機、風機用防爆電機、船用防爆電機、起重冶金用防爆電機及加氫裝置配套用增安型無刷勵磁同步電機等。此外，還可以按額定電壓、效率等技術指標來分，如高壓防爆電機、高效防爆電機、高轉差率防爆電機及高起動轉矩防爆電機等。

產品系列及其特點

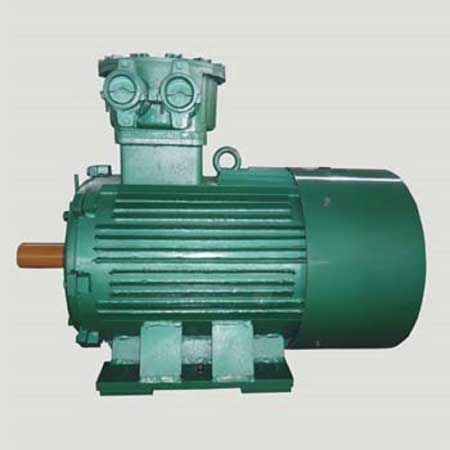

1．隔爆型防爆電機

它采用隔爆外殼把可能產生火花、電弧和危險溫度的電氣部分與周圍的爆炸性氣體混合物隔開。

但是，這種外殼并非是密封的，周圍的爆炸性氣體混合物可以通過外殼的各部分接合面間隙進入電機內部。當與外殼內的火花、電弧、危險高溫等引燃源接觸時就可能發生爆炸，這時電機的隔爆外殼不僅不會損壞或變形，而且爆炸火焰或熾熱氣體通過接合面間隙傳出時，也不能引燃周圍的爆炸性氣體混合物。

我國當前廣泛應用的低壓隔爆型電機產品的基本系列是YB系列隔爆型三相異步電機，它是Y系列(IP44)三相異步電機的派生產品。

低壓隔爆型三相異步電機派生系列的主要型號有：
YB系列(dIIcT4)(機座中心高為80—315mm)，
YBSO系列(小功率，機座中心高為63—90mm)，
YBF系列(風機用，機座中心高為63—160mm)，
YB—H系列(船用，機座中心高為80~280mm)，
YB系列(中型，機座中心高為355—450mm)，
YBK系列(煤礦用，機座中心高為100—315mm)，
YB—W、B—TH、YB—WTH系列(機座中心高為80—315mm)，
YBDF—WF系列(戶外防腐隔爆型電動閥門用，機座中心高為80—315mm)，
YBDC系列(隔爆型電容起動單相異步電機，機座中心高為71—100mm)，
YBZS系列起重用隔爆型雙速三相異步電機，
YB系列高壓隔爆型三相異步電機(機座中心高為355~450mm，560—710mm)。

2. 增安型防爆電機

它是在正常運行條件下不會產生電弧、火花或危險高溫的電機結構上，再采取一些機械、電氣和熱的保護措施，使之進一步避免在正?；蛘J(rèn)可的過載條件下出現電弧、火花或高溫的危險，從而確保其防爆安全性。

我國當前應用的低壓增安型的基本系列是YA系列增安型三相異步電動機，它是Y系列(IP44)三相異步電機的派生產品。

低壓增安型電機派生系列的主要型號有：

YASO系列小功率增安型三相異步電機(機座中心高為56—90mm)，
YA—W、YA—WFl系列戶外、戶內防腐增安型三相異步電機(機座中心高為80—280mm)。
YA2全系列共15個機座號(機座中心高為63—355mm)，功率范圍為0．12—400kW。
高壓(6kV)增安型三相異步電機系列有：
YA355—450，功率160—450kW；
YA560—900，功率500—1800kW；
YAm355—630水冷，功率220—2500kw；
YAKK355~630空—空冷，功率185—2000kW。
TAKW4000—20／2600、4000kW增安型無刷勵磁同步電機。

3.正壓型防爆電機
是正壓型電氣設備的一種。

其結構特點是：
(1) 配置有一套完整的通風系統，電機內部不存在可能影響通風的結構死角。
(2) 外殼和管道由不燃材料制成，并具有足夠的機械強度。
(3) 外殼及主管道內相對于外界大氣保持足夠大的正壓。
(4) 電機須有安全保護裝置(如時間繼電器和流量監測器)，以保證足夠的換氣量，還必須有殼內氣壓欠壓的自動保護或報警裝置。
(5) 外殼上的快開門或蓋須有與電源聯鎖的裝置。

我國目前尚無統一的正壓型電機系列產品。

4．無火花型防爆電機
是指在正常運行條件下，不會點燃周圍爆炸性混合物，且一般又不會發生點燃故障的電機。

與增安型電機相比，除對絕緣介電強度試驗電壓、繞組溫升、te(在最高環境溫度下達到額定運行最終溫度后的交流繞組，從開始通過起動電流時計起至上升到極限溫度的時間)以及起動電流比不像增安型那樣有特殊規定外，其他方面與增安型電機的設計要求一樣。

YW系列無火花型電機產品(機座中心高度為80~315mm)。防爆標志為nIIT3，適用于工廠含有溫度組別為T1—T3組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的2區場所。額定頻率為50Hz，額定電壓為380、660、380／660V，電機采用F絕緣，但按B級考核定子繞組的溫升限值，具有較大的溫升裕度及較高的安全可靠性，功率為0．55~200kW。

5．粉塵防爆電機
指其外殼按規定條件設計制造，能阻止粉塵進入電機外殼內或雖不能完全阻止粉塵進入，但其進入量不妨礙電機安全運行，且內部粉塵的堆積不易產生點燃危險，使用時也不會引起周圍爆炸性粉塵混合物爆炸的電機。

其特點是：
(1) 外殼具有較高的密封性，以減少或阻止粉塵進入外殼內，即使進入，其進入量也不致于形成點燃危險。
(2) 控制外殼最高表面允許溫度不超過規定的溫度組別。
目前，已用于國家糧食儲備庫的機械化設備上。
